På E18 Rugtvedt–Langangen pågår et av landets største veiutbyggingsprosjekter. Ved Herregårdsbekken, like ved tunnelmunningene til Bjønnåstunnelen og Grenlandstunnelen, er to store magasiner for tunnelvann nå på plass. Magasinene som er bygget med DN2400 igT falsrør skal sørge for trygg og effektiv håndtering av vann fra tunnelene. Det er Bertelsen & Garpestad AS som utfører arbeidene, og vi har vært på anleggsbesøk.
| Anlegg | E18 Langangen – Rugtvedt |
| Utførende entreprenør | Bertelsen & Garpestad AS |
| Hovedentreprenør | Eiffage Génie Civil |
| Byggherre | Nye Veier |
| Kunde | Skarpnes Rør AS |
| Ansvarlig hos Loe | Karl Magne Slettedal |
| Leveranse fra Loe | Prosjektleveranse av 210 stk DN2400 igT-falsrør |
To store magasiner
Det første magasinet, som håndterer vann fra Grenlandstunnelen, ble lagt før sommeren. Nylig ble magasin nummer to, tilknyttet Bjønnåstunnelen, fullført. Dette er en leveranse utenom det vanlige med 210 stk DN2400 igT falsrør levert av Skarpnes Rør i samarbeid med Loe Rørprodukter.
DN2400 igT falsrør. Det er store rør det er snakk om. Fra venstre på bildet over ses anleggsleder Mikal Slettebø fra Bertelsen & Garpestad AS, rørlegger Torkel Byberg, rørlegger Gøran Bøthun, og salgsleder Rune Tveiten fra Skarpnes Rør AS. Jon Arild Holte, Markedsleder for Loe Rørprodukter er fotograf.

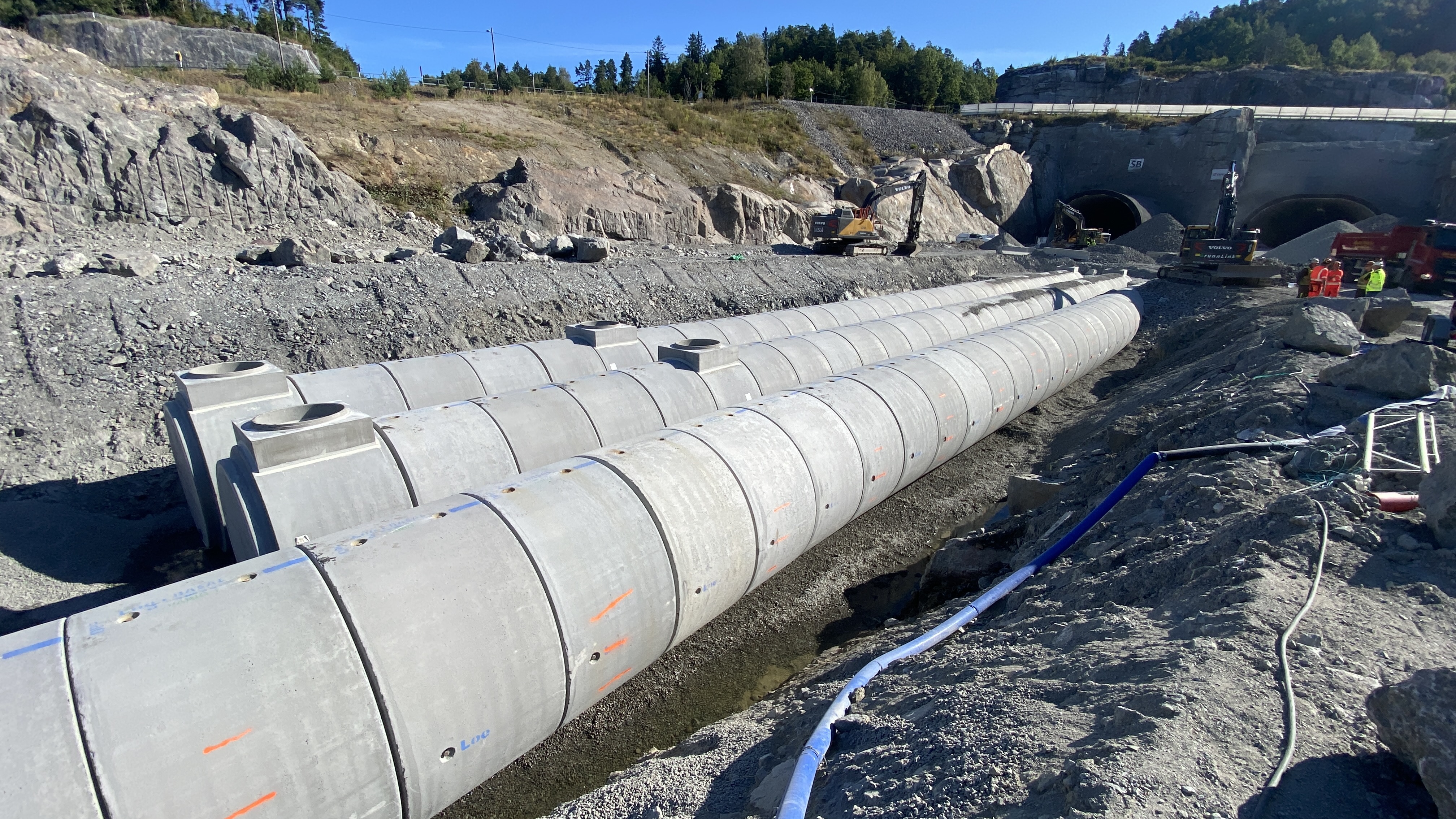

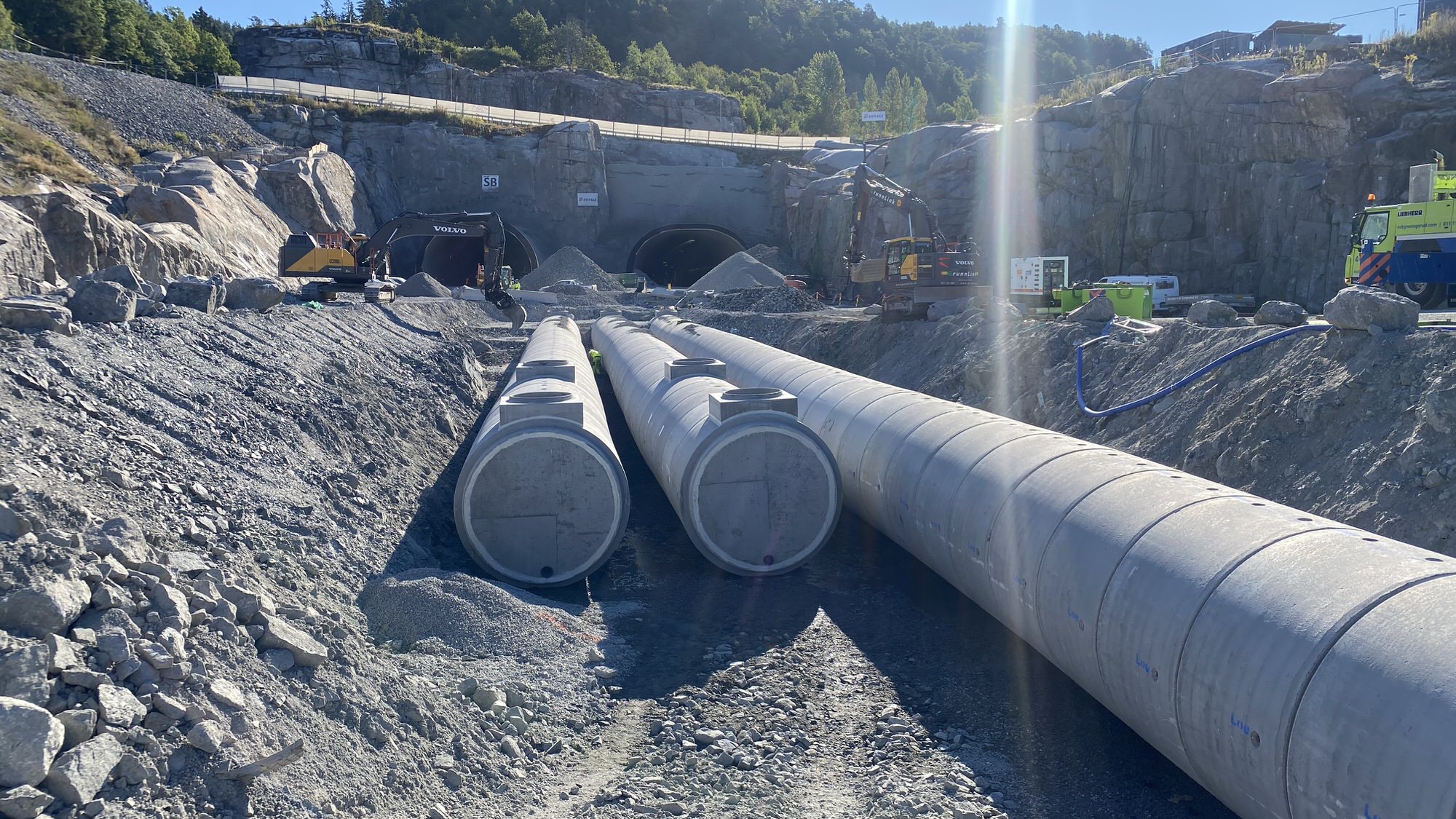

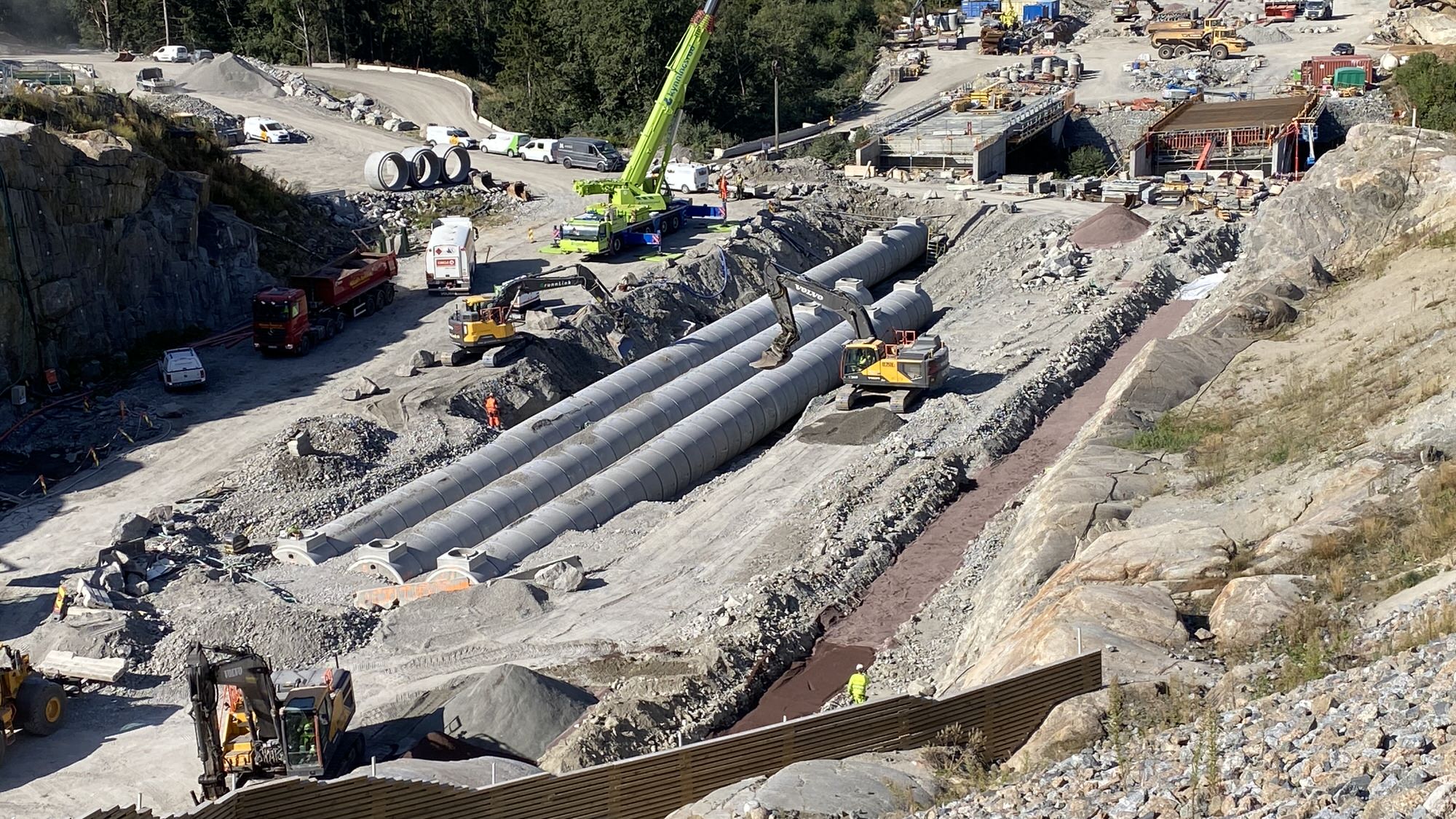

Bilder over og under, er fra anleggsbesøket hvor magasinet til Bjønnåstunnelen var ferdig montert.
– Det er ved fabrikken vår i Hokksund vi har produsert rørene til dette prosjektet. Det har vært et godt samarbeid med Skarpnes Rør, og entreprenøren har virkelig imponert oss med sin effektivitet og kvalitet i utførelsen, sier Jon Arild Holte markedsleder i Loe Rørprodukter.
Effektiv montering i rekordfart – Monterte 54 DN2400 rør på en dag!
Til Bjønnåstunnelen ble det montert totalt 120 rør på bare fire dager.
-Vi startet opp på onsdag klokka 1500, og Lørdag 1400 var magasinet ferdigstilt. Faktisk så la vi 54 stk rør bare på ett skift på torsdagen, forteller anleggsrørlegger Gøran Bøthun, hos Berthelsen & Garpestad begeistret!
Anleggsleder Mikal Slettebø er også veldig fornøyd med jobben som ble gjort – at vi skulle ha lagt så mange rør på så kort tid. Det hadde jeg ikke regnet med.

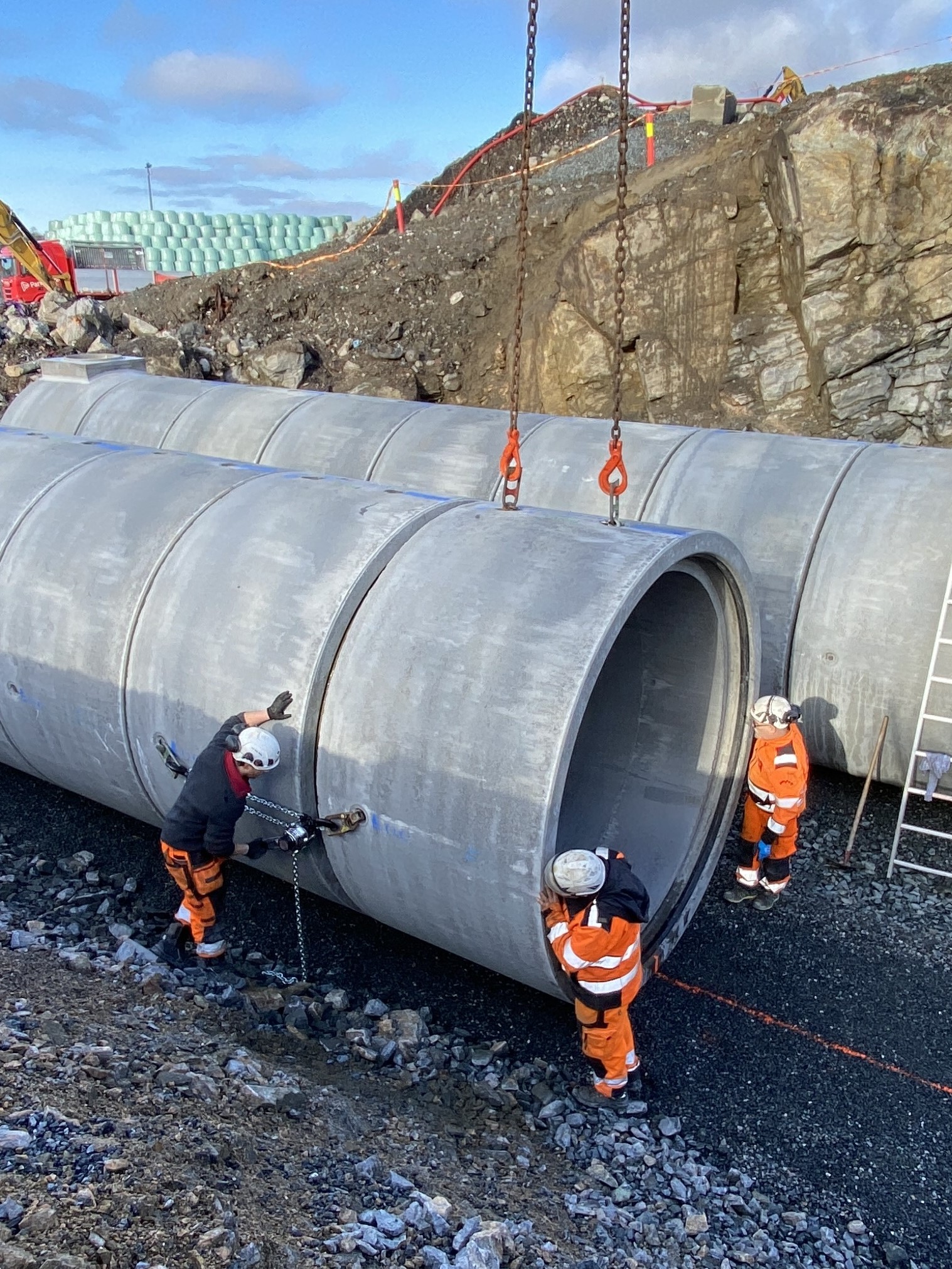

Arbeidet ble gjennomført med tre rørleggere i grøfta, og to ansatte på grøftekanten som smurte rørene og også anhuket løftekjetting på rørene. I tillegg flyttet en hjullaster rørene fra rørlageret til en 200 tonns mobilkran. Utover dette ble det også benyttet 6,3 tonns jekketaljer, forlengerkjettinger og betongleverandørens smøremiddel.
-Målet vårt var at mobilkranen ikke skulle stå stille, og dette tror jeg jammen vi klarte, forteller Gøran med et glimt i øyet. Han vil forøvrig berømme mobilkranføreren for en god jobb. Har man mulighet så bør man ikke nøle med å benytte mobilkran til å legge store rør. Man får en egen kontroll på leggingen , større ro og effektivitet.
Som et godt råd deler også rørleggerne at deres erfaring med smøremiddel. – Smøremiddelet fra Trelleborg som ble levert med rørene er helt nødvendig! Det tåler mye kompresjon. Det gjør at rørene glir lett selv når det blir mye press på pakningen mot spissen i sammentrekningen, forteller Gøran. Dette er helt i tråd med leggeanvisningen til betongvareprodusentene.
– Ja, dette har gått over all forventning! Vi har lagt mange betongrør tidligere, og dette var ikke noe problem for oss. Tvert imot, det har gått enormt bra. Nå må dere bare komme med resten av kummene. Planen vår er nå å avslutte her ved Herrregårdsbekken om tre uker, avslutter anleggsleder Mikal Slettebø med et smil til Rune Tveiten fra Skarpnes under anleggsbesøket.
Det er også rett og slett imponerende rørlegging og viser hvordan god planlegging, kompetanse og tilrettelegging gir resultater. Alle betongvareprodusentene i Basal jobber for at entreprenørene i markedet skal vite hvordan man monterer våre produkter slik at det ikke skal være noen tvil om at det er lett å legge betongrør. Det er veldig gledelig å se at en stor aktør som Bertelsen & Garpestad håndterer montering av betongrør på den måten de gjør. Loe takker her for muligheten til å besøke anlegget! Det har vært et godt samarbeid med Skarpnes Rør og vi ønsker Entreprenøren lykke til videre på anlegget
Videre arbeid med magasinet – Omfylling og komprimering
Når rørene er lagt starter arbeidet med oppbygging av grøften. Anlegget forteller at de benytter pukkmasser litt opp på røret før de går over til kult. Omfyllingen rundt rørene utføres stort sett med egenproduserte masser.

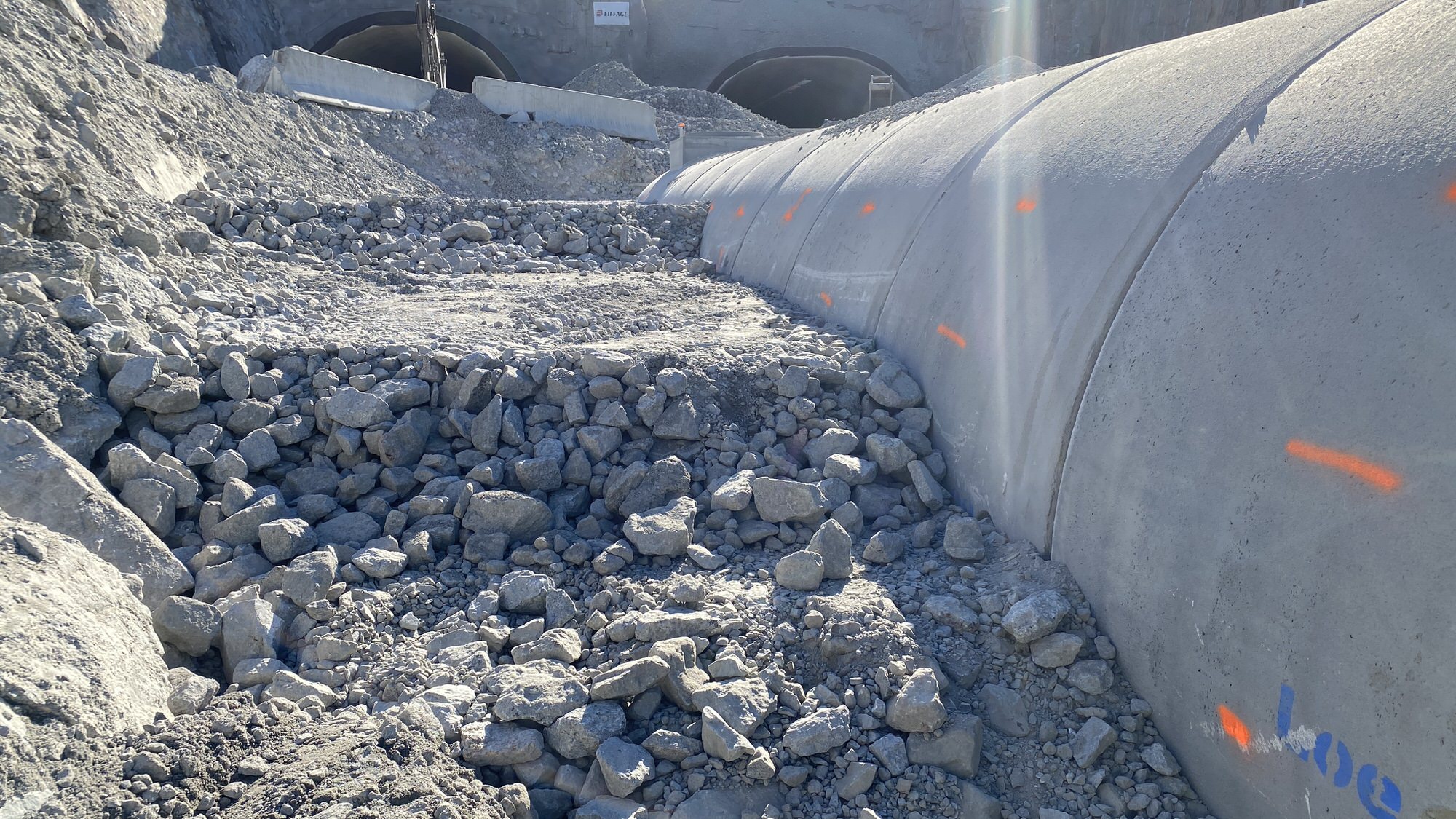

Alle fraksjoner legges ut lagvis og komprimeres slik bildet over viser.
På dette anlegget markeres rørene tydelig for hvert lag. Markeringen hjelper til under igjenfyllingen og komprimeringen. Denne metodiske tilnærmingen sikrer kvalitet på utførelsen og gir magasinet stabilitet og lang levetid.
Skal du legge betongrør? Møt opp forberedt til monteringsarbeidet med den digitale leggeanvisningen
Vi oppfordrer alle til å ta seg tid til å gå igjennom den digitale leggeanvisningen når man skal montere våre produkter. Da er man godt forberedt til å gjøre jobben rett.
